天然气专用气相色谱仪（热值分析） 天然气成分和热值分析
- 简介：GC5890A 天然气分析专用气相色谱仪 《GB 10410.2－89 天然气常量组分气相色谱分析法》提供了适用于城市燃气用天然气中：N 2 、CH 4 、C 2 H 6 、CO 2 、C 3 H 8 、iC 4 H 10 、nC 4 H 10 、iC 5 H 12 、
产品详细
产品介绍
产品简介 Product Introduction
天然气主要成分是是CH4（甲烷），无色、无味、无毒且无腐蚀性，也包括一定量的乙烷、丙烷和重质碳氢化合物，还有少量的氮气、氧气、二氧化碳和硫化物。天然气不仅是优质燃料，也是制造乙醛、乙炔、氨、碳黑、乙醇、甲醛、烃类燃料、氢化油、甲醇、硝酸、合成气和氯乙烯等化学物的原料。
推出的天然气专用气相色谱仪，可以快速检测出天然气的成分及含量，并通过专用软件计算出样品的热值，是天然气公司、燃气具生产企业、燃气具计量部门、科研、环保和配气单位常备的一款分析设备。
产品参数 Product Parameters
|
基 本 参 数 |
仪器型号 | 专用型 |
| 主要用途 | 用于有机化合物（无机气体）的定性定量分析 | |
| 工作环境要求 | 温度要求：15℃—35℃ | |
| 湿度要求：25%—80% | ||
| 电源要求：AC220V±10%，50Hz | ||
| 功率要求 | 0.01℃ | |
| 外形尺寸 | 周围温度每变化1℃，柱温箱温度变化小于0.01℃ | |
| 重量 | 从 350 降到 50℃ ≤8min（室温25℃） |
|
主 机 |
温控区 | 6路独立控温 |
| 电路设计 | 采用ARM嵌入式设计，内部CAN的方式，温控采用高频1700次/秒的反馈机制，控制精度更高 | |
| 显示器 | 7寸彩色触摸屏显示，中英文切换，智能化人机对话 | |
| 进样口 | 可配3个进样器（填充进样口、分流/不分流毛细进样口） | |
| 检测器 | 可最多选配4个检测器（FID、TCD、FPD、ECD、NPD、PID） | |
| 辅助进样装置 | 可选配进样阀、顶空进样器、热解析进样器、自动进样器等 | |
| 色谱软件 | Tetchrom®全反控网络色谱工作站，可自动获取到色谱仪IP，MAC地址，并能够实现网络自诊断，仪器联网即可实现软件远程更新，固件“一键更新”等功能 | |
| 连接方式 | 网络端口连接，亦可同时选择485等模拟输出口，可通过MUDBAS（TCP/IP）协议实现在线仪表的DCS快速通讯及连接 | |
| 智能化 | 具有开机自动调取方法文件，自检，当色谱仪达到开机条件后，自动完成升温、点火、准备、自动阀切换、做样、后处理并上传数据结果到指定DCS，可轻松实现在线监测的项目要求 | |
| 方法储存及方法序列 | 仪器内部具有大容量储存卡8G，可大量储存色谱方法；方法序列可随意编辑，以便测定不同项目或者实现测试完毕后自动关机等动作，较少人工的无效等待 | |
| 断电保护 | 仪器采用断电保护功能，断电瞬间自动保存设置数据，来电即可实现自动升温点火等常规仪器准备工作 | |
| 自动化 | 配套8路外部事件，各路事件独立完成所需要参数的设置及执行 | |
| 快速功能 | 仪器具有一键准备，一键降温，一键运行及一键点火等快速测试功能，大大节约客户无效等待时间 | |
| 拓展 | 最多4路输入输出设计，可轻松实现通过外部设备启动色谱仪或者色谱仪启动外部事件，输出模式：IO无源触点或者24V输出 |
|
柱 箱 |
升降温 | 具备快速加热和冷却功能 |
| 柱箱温度 | 室温以上5℃ ～ 450℃（使用液态CO2时可达-50℃，液氮可达-99℃） | |
| 程序升温 | 21阶21平台 | |
| 最大升温速率 | 120℃ / min | |
| 温度设定精度 | 0.1℃ | |
| 控温精度 | 0.02℃ | |
| 温度稳定性 | 周围温度每变化1℃，柱温箱温度变化小于0.01℃ | |
| 冷却速度 | 从 350 降到 50℃ ≤8min（室温25℃） | |
| 超温保护 | 柱温箱内温度过高时，开启自动保护功能 | |
| 最大运行时间 | 9999.99分钟 |
|
进 样 系 统 |
单/双填充柱 进样口 |
用于有机化合物（无机气体）的定性定量分析 |
| 进样阀 | 高温伴热阀箱：最多可控制4路多通阀，最高可达225度 | |
|
检 测 器 单 元 |
热导检测器 （TCD） |
最高使用温度：300℃ 方式：双臂微孔热丝设计 灵敏度：S值≥8000mv.ml/mg(苯) 基线噪音：≤10uv 基线漂移：≤50uv/30min 动态范围：105 |
|
色 谱 控 制 软 件 |
Tetchrom色谱 工作站 |
适用于win7、win10等操作系统，由符合A/A（美国分析学会）标准的CDF文件读入采样数据 |
| 数据采集 | 自主开发的反控型网络色谱工作站，实现三通道数据同时采集及控制（提供软件著作证书） | |
| 权限管理 | 可实现运维人员，仪器使用员和设备管理员三级权限管理 | |
| 数据传输 | 采用网口通信的方式，数据吞吐量更快速，双向握手频率更高，具有完全自主知识产权的色谱系统具有MODBUS/TCP的标准接口，可以和DCS方便对接 | |
| 灵敏度 | 1uV*s，动态范围：220 | |
| 网络通信 | 支持无线网络通信连接 | |
| 无人值守功能 | 支持开机自启动，自动升温，自动点火，自动开桥流，自动采集样品，自动处理数据，自动出数据趋势图等自动化在线监测所需要的各种功能 | |
| 自动标定 | 对于定制化项目，可实现自动走零，走标，校零，校标等功能，也可定时校准 | |
| 系统安全 | 全面支持FDA-21CFR Part11认证（电子署名、履历、用户密码）、系统适用性测试（SST）和系统认证工具（IQ/OQ） | |
| 批量化处理功能 | 批处理功能使得仪器的控制、自动进样器序列采集、自动积分校正及输出报告均可一气呵成，将日常繁琐的分析简单化 | |
| 数据比对 | 强大的后处理功能，谱图比较、重校正、数据的输入输出等功能一应俱全，“特别关注Online”可以在线得到分析结果，而无需等到采集结束 |
产品特征 Product Characteristics
1、本仪器为天然气气专用定制机型，配置六通进样阀和天然气专用色谱柱，可用于天然气中的甲烷、乙烷、丙烷、氮气、氧气、二氧化碳等物质的检测。
2、仪器采用机械式稳压阀和稳流阀，保证载气气压和流量的稳定，提高仪器的测试精度和稳定度。测试结果的重复性误差可达2%，优于国标规定的3%。
3、柱温箱采用全新的微机温度控制系统，内置高灵敏温度感应器，通过系统精准控制温度升温和降温，具有六路完全独立的温度控制系统，温控精度达到±0.1℃。可实现21阶21平台程序升温，使设备能胜任大范围的样品分析;柱箱配置自动后开门系统，使低温控制精度得到提高，升/降温速度更快;
4、仪器具备计算机反向控制功能，可以直接与计算机进行联机，通过我公司自主研发的网络版色谱工作站软件对仪器进行操作(最大支持253台)，可配置专用的热值版色谱工作站，在分析出天然气组分含量以外，还能计算出相应的热值。
5、仪器配置，内置IP协议栈，可通过企业局域网或互联网将测试数据上传至传至现场实验室、部门主管及上级领导的计算机中，方便各个部门实时监控仪器的运行及检测结果。可以通过互联网直接与厂家进行对接，实现气相色谱仪的远程诊断，远程程序更新等。

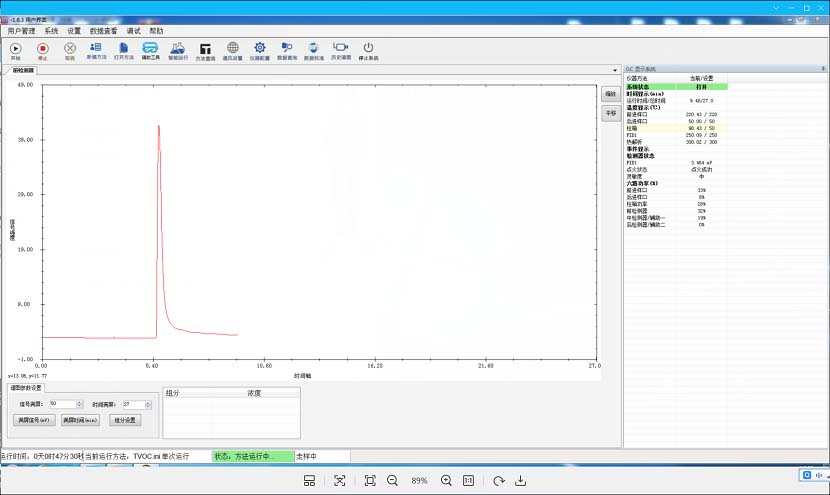

软件界面 Software Interface
PC端网络版色谱工作站软件对仪器进行操作(最大支持253台)，实现程序控制仪器进样口，柱温箱，检测器的升温和降温。在客户配置有自动进样阀(或者自动进样器)的条件下可以实现仪器无人值守，仪器自动升温点火，自动加载方法，自动计算测试结果等一些列的测试流程
色谱峰图 Chromatogram
